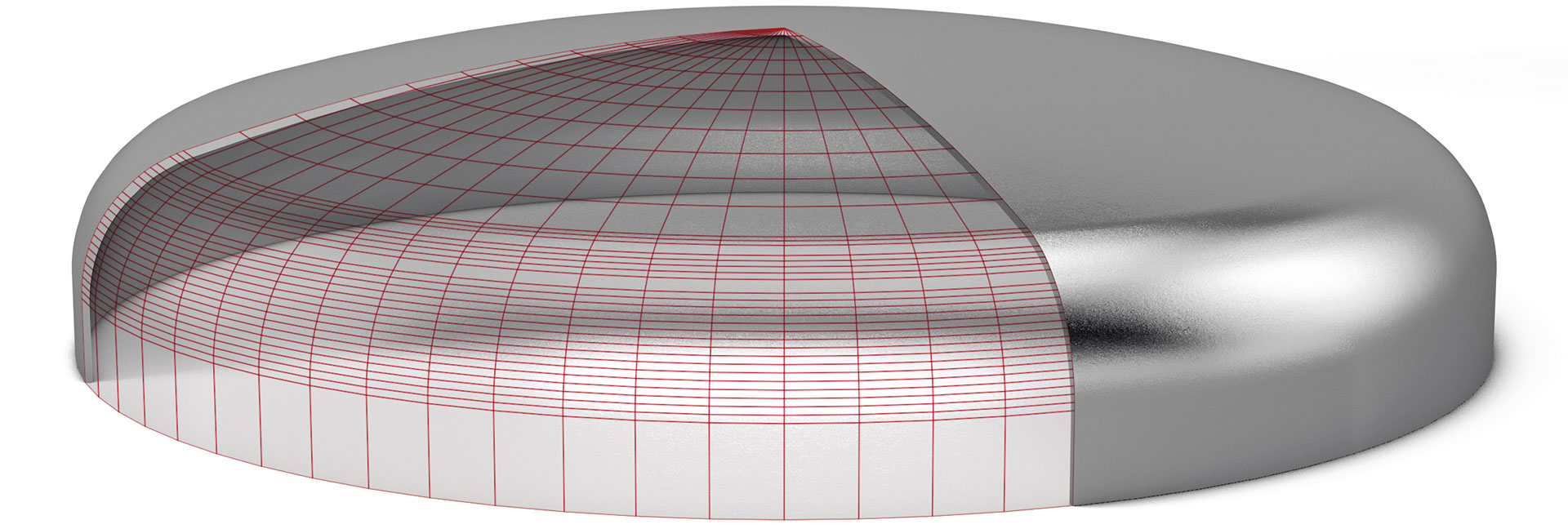

Normal- /Flachgewölbter Boden

Normal- /Flachgewölbter Boden

R    D(normalgewölbter Boden)

R    1,3 x D(flachgewölbter Boden)

r    je nach Größe (15 - 50 mm)

h1    3,5 x s

h2    Wölbungshöhe

h3    h1 + h2

Legende Normal-/Flachgewölbter Boden

s = Wandstärke

Da = Außendurchmesser

Di = Innendurchmesser

R = Wölbungsradius

r = Eckradius

h1 = zyl. Bordhöhe

h2 = Wölbungshöhe

h3 = Gesamthöhe innen
