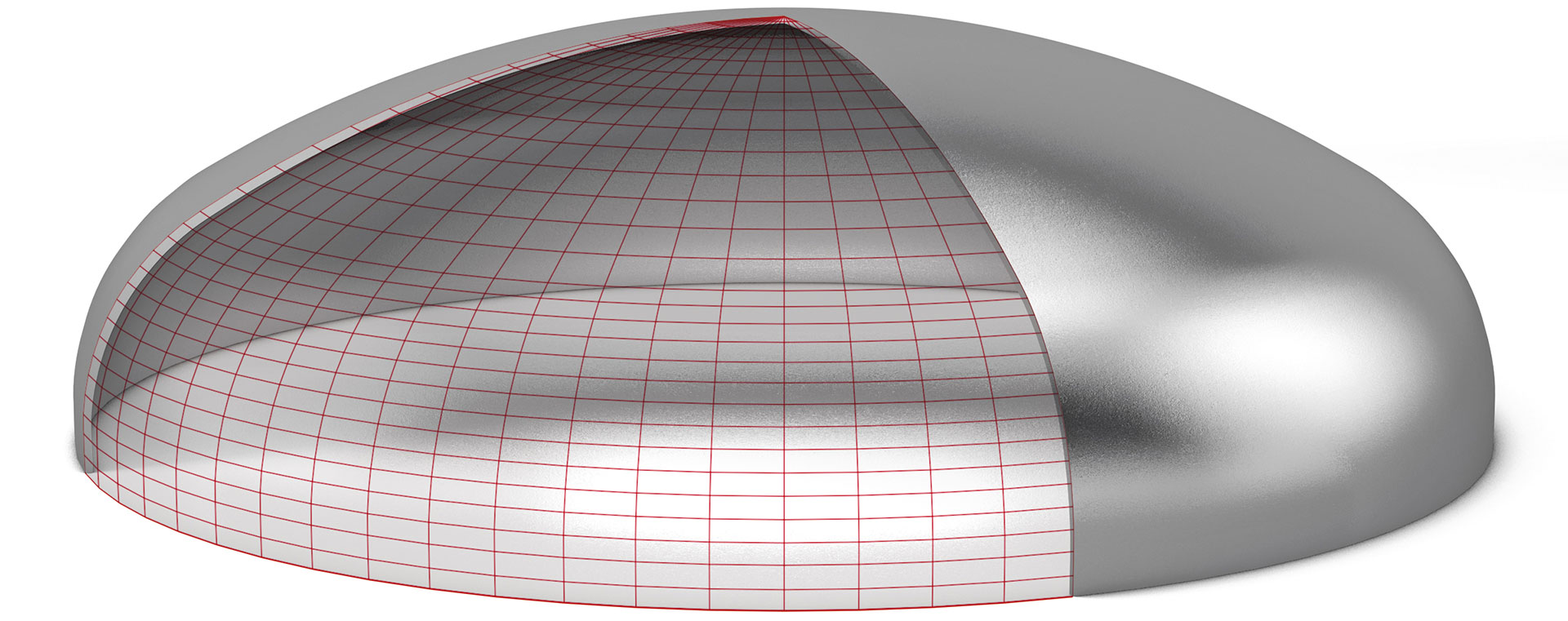

Elliptischer Boden

Elliptischer Boden

Form 2:1

Di    Da - 2 x s

R    0,9 x Di

r    0,17 x Di

h1  gem. Angabe

h2    0,25 x Di

h3    h1 + h2


Form 1,9:1

Di    Da - 2 x s

R    Di / 1,16

r    D/ 5,39

h1  gem. NF E 81-103

h2    Di / 3,8

h3    h1 + h2











Legende Elliptischer Boden

s = Wandstärke

Da = Außendurchmesser

Di = Innendurchmesser

R = Wölbungsradius

r = Eckradius

h1 = zyl. Bordhöhe

h2 = Wölbungshöhe

h3 = Gesamthöhe innen
