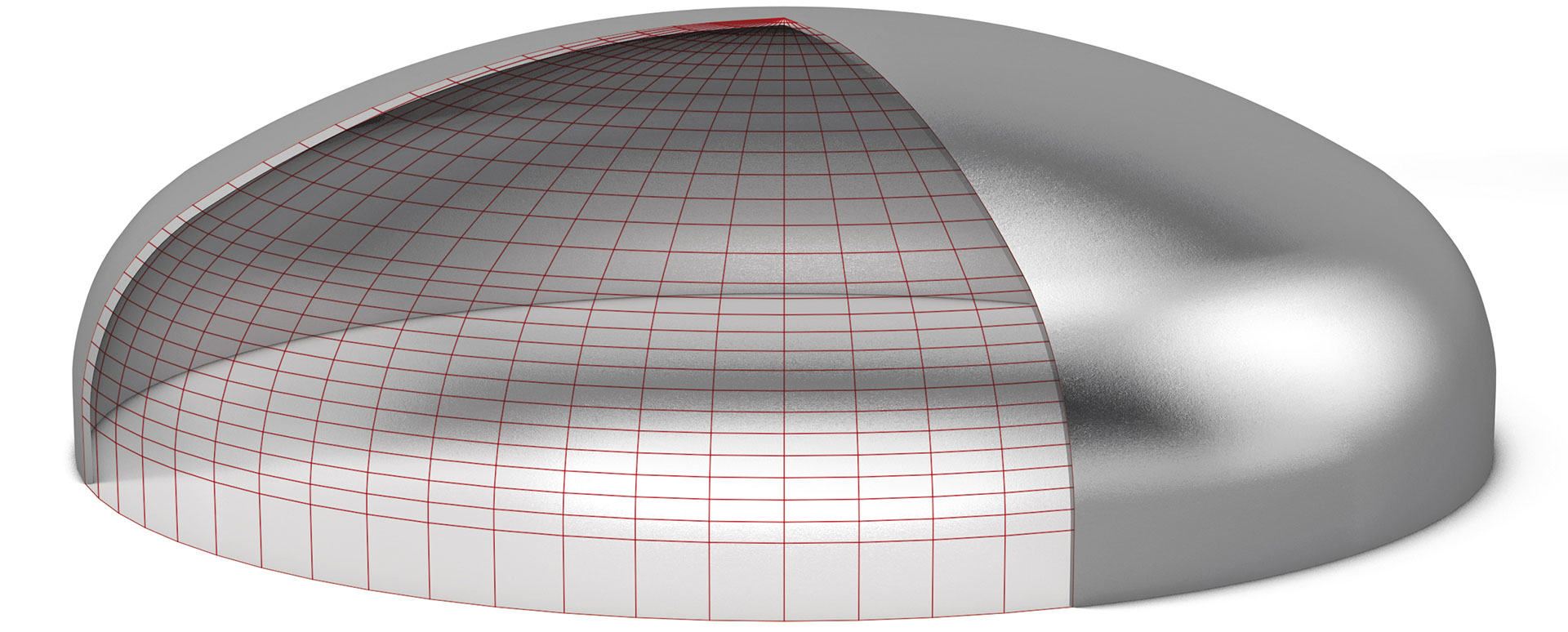

Korbbogenboden

Korbbogenboden

R    0,8 Da

r    0,154 x Da

h    3 x s

h2   0,255 x Da - 0,635 x s

h3    h1 + h2

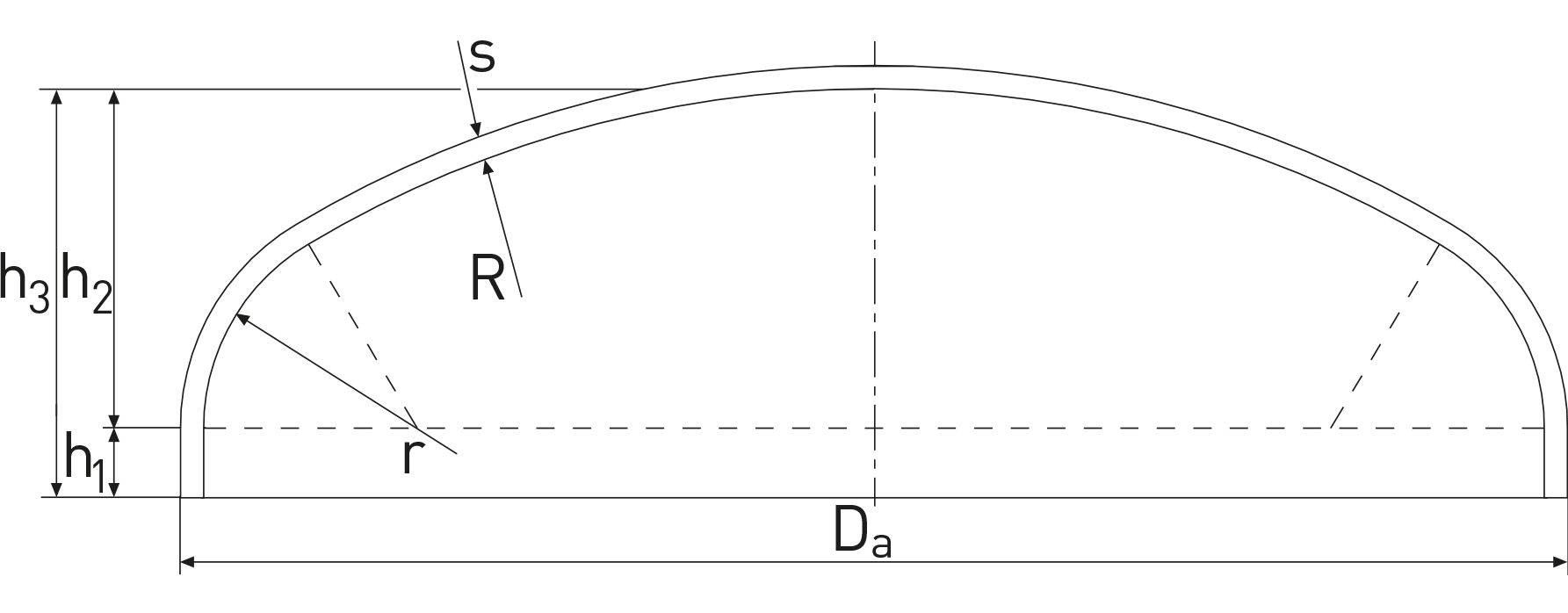

Legende Korbbogenboden

s = Wandstärke

Da = Außendurchmesser

Di = Innendurchmesser

R = Wölbungsradius

r = Eckradius

h1 = zyl. Bordhöhe

h2 = Wölbungshöhe

h3 = Gesamthöhe innen
